Циклоны типа ЦН: надежное решение для аспирационных установок

Промышленные циклоны ЦН для эффективной очистки воздуха от пыли

В системах аспирации и газоочистки на производстве критически важны надежность, простота и эффективность. Циклоны ЦН уже несколько десятилетий остаются "рабочими лошадками" в борьбе с промышленной пылью. Если вам нужен проверенный, экономичный и эффективный пылеуловитель для сухой очистки больших объемов воздуха или дымовых газов, модельный ряд ЦН-15, ЦН-11, ЦН-24 - это обоснованный выбор.

Наша компания специализируется на проектировании, расчете, изготовлении и поставке циклонов ЦН. Мы поможем подобрать модель под ваши конкретные условия, выполним инженерный расчет, предоставим чертежи и комплектующее оборудование. Гарантируем качество и соответствие ГОСТ.

Принцип действия и конструкция циклонов серии ЦН

Принцип работы циклона ЦН основан на действии центробежной силы. Запыленный поток тангенциально подается в верхнюю цилиндрическую часть аппарата, приобретая интенсивное вращательное движение. Частицы пыли, обладающие большей массой, отбрасываются к стенкам, теряют скорость, скатываются в коническую часть и далее - в пылевой бункер. Очищенный газ, образуя внутренний вихрь, поднимается вверх и выходит через центральную выхлопную трубу.

Конструктивные особенности и преимущества ЦН:

• Простота и надежность: Отсутствие движущихся частей минимизирует поломки.
• Энергонезависимость: Не требует расходных материалов (фильтров, картриджей).
• Ремонтопригодность: Износ стенок легко контролируется, возможна наварка защитных пластин.
• Адаптивность: Работает при высоких температурах (до +400°C) и значительных запыленностях.
• Гибкость компоновки: Возможность группового исполнения (2, 4, 6, 8 элементов) для любой производительности.
• Экономичность: Низкая стоимость изготовления и эксплуатации.

Модельный ряд и ключевые отличия

Основные типы определяются углом наклона входного патрубка, что влияет на гидравлическое сопротивление и эффективность:

• Циклон ЦН-15: Наиболее сбалансированная и популярная модель. Оптимальное соотношение эффективности и сопротивления. Универсален для большинства видов промышленной пыли.
• Циклон ЦН-11: Более пологий вход. Обладает меньшим гидравлическим сопротивлением, что позволяет экономить электроэнергию вентилятора. Часто применяется на всасывающей стороне или для крупнодисперсной пыли.
• Циклон ЦН-24: Крутой угол входа. Имеет более высокое сопротивление, но в некоторых случаях показывает чуть лучшую эффективность для мелких фракций.

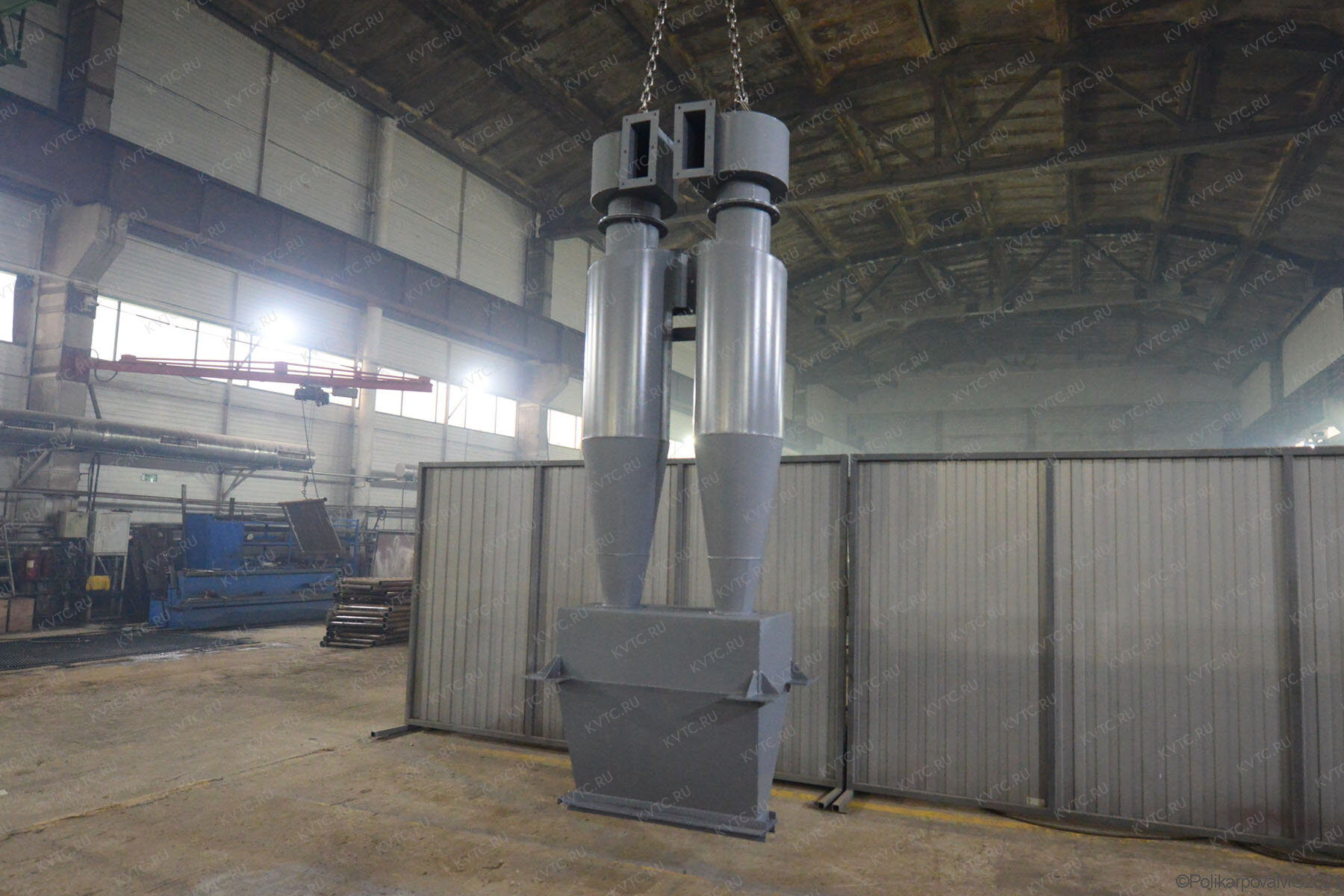

Исполнения: Циклоны бывают правого (П) и левого (Л) вращения (по виду сверху), одиночные и групповые (батарейные). Групповые могут иметь камеру очищенного газа в виде "улитки" (У) или сборника (С).

Пример расшифровки: ЦН-15Л-800х4УП - циклон, угол 15°, левого вращения, диаметр 800 мм, в группе из 4-х циклонов, с камерой-"улиткой", пирамидальный бункер.

Применение циклонов ЦН в производственных котельных

Одно из ключевых направлений - очистка дымовых газов и аспирация в промышленных и производственных котельных. ЦН эффективно улавливают золу и несгоревшие частицы при сжигании твердого топлива (уголь, древесные отходы, пеллеты).

Преимущества для котельной:

• Защита дымососа (вентилятора) от абразивного износа золой при установке циклона перед ним.
• Снижение выбросов в атмосферу, соответствие экологическим нормативам.
• Возможность золоудаления и дальнейшей утилизации собранной золы.
• Надежная работа в условиях высоких температур дымовых газов.

Мы подберем циклоны для котельной с учетом типа топлива, производительности котла и требуемой степени очистки.

Расчет и подбор циклона ЦН: на что обратить внимание

Самостоятельный подбор циклона требует учета множества факторов. Наши инженеры выполнят профессиональный расчет, но для понимания процесса важно знать основные параметры:

1. Расход газа/воздуха (м³/ч). Определяется технологическим процессом.
2. Физико-химические свойства пыли: дисперсный состав (фракция), плотность, абразивность, слипаемость.
3. Температура и влажность газового потока.
4. Требуемая эффективность очистки (%). Для грубой очистки (первая ступень) часто достаточно ЦН. Для высокой степени - ЦН комбинируют с рукавными фильтрами или скрубберами.
5. Допустимое аэродинамическое сопротивление (Па). Влияет на мощность и энергопотребление вентилятора.

Важно: Для абразивных пылей рекомендуют снижать расчетную скорость в циклоне до 2.5 м/с (против стандартных 4 м/с) и усиливать стенки. Циклоны диаметром менее 800 мм для такой пыли не рекомендуются.

Сопутствующее оборудование для системы аспирации

Для полноценной работы циклона требуется комплексное решение:

• Вентиляторы дымососы/пылевые: Для создания потока газа.
• Пылевые бункера и шиберные затворы: Для накопления и разгрузки уловленной пыли.
• Пневмотранспортные системы или шнековые транспортеры: Для удаления пыли из бункеров.
• Воздуховоды и запорная арматура.
• Рукавные фильтры или скрубберы: Если необходима вторая, тонкая ступень очистки.

Основные параметры работы циклонов ЦН

Мы готовы поставить циклон как отдельно, так и в составе готовой спроектированной системы аспирации "под ключ".

Дополнительные возможности и гарантии

• Изготовление по индивидуальному ТЗ: Нестандартные размеры, исполнения для низких температур (ниже -40°C из низколегированной стали), взрывобезопасное исполнение со срывными мембранами.
• Поставки по всей России и в страны СНГ: (Казахстан, Беларусь, Узбекистан и др.).
• Полный пакет документов: Паспорт, руководство по эксплуатации, сертификаты, чертежи.

Не откладывайте решение вопроса очистки воздуха. Загрязнение - это не только штрафы, но и износ оборудования, потеря сырья, вред здоровью персонала.

Свяжитесь с нами для бесплатной консультации инженера. Мы выполним расчет, предложим варианты компоновки и подготовим коммерческое предложение на циклоны ЦН, которые решат вашу задачу надолго и по оптимальной цене.
